手動や煙感知器等と連動して電動で高い位置にある窓を開閉し、火災の際に発生する有毒なガスや煙を排出し人命の被害を最小限にくい止めます。

  • 災害と法改正
  • 引き戸の利点
  • 概要と動き
  • 製品一覧
  • FAQ

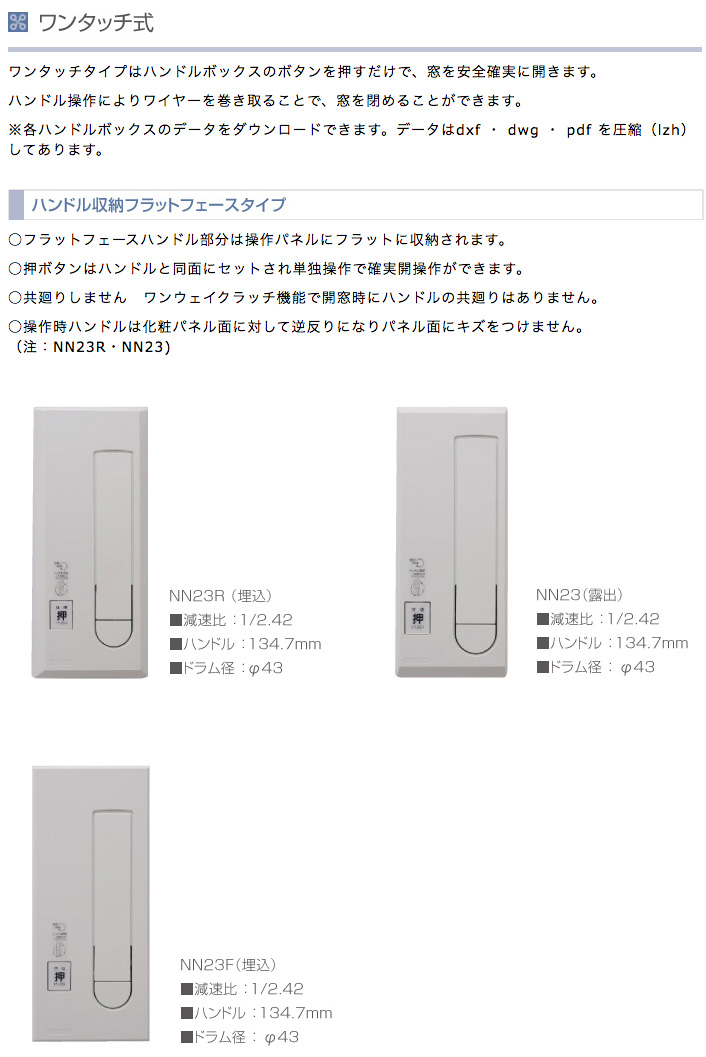

ワンタッチ式

ワンタッチタイプはハンドルボックスのボタンを押すだけで、窓を安全確実に開きます。

ハンドル操作によりワイヤーを巻き取ることで、窓を閉めることができます。

※各ハンドルボックスのデータをダウンロードできます。データはdxf ・ dwg ・ pdf を圧縮(lzh)してあります。

ハンドル収納フラットフェースタイプ

○フラットフェースハンドル部分は操作パネルにフラットに収納されます。

○押ボタンはハンドルと同面にセットされ単独操作で確実開操作ができます。

○共廻りしません ワンウェイクラッチ機能で開窓時にハンドルの共廻りはありません。

○操作時ハンドルは化粧パネル面に対して逆反りになりパネル面にキズをつけません。(注:NN23R・NN23)

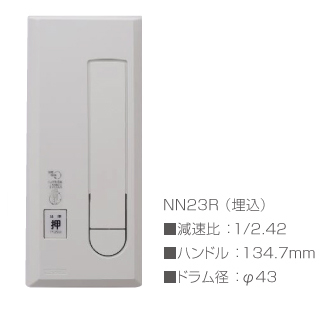

NN23R(埋込)

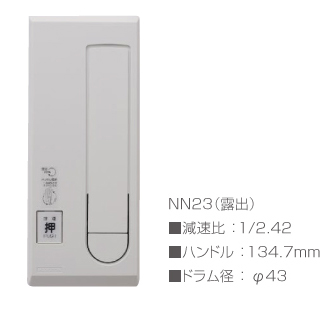

NN23(露出)

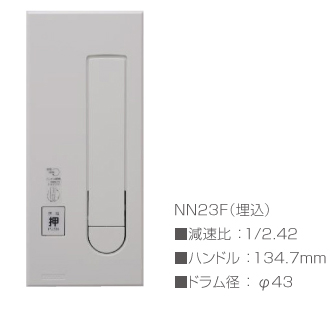

NN23F(埋込)

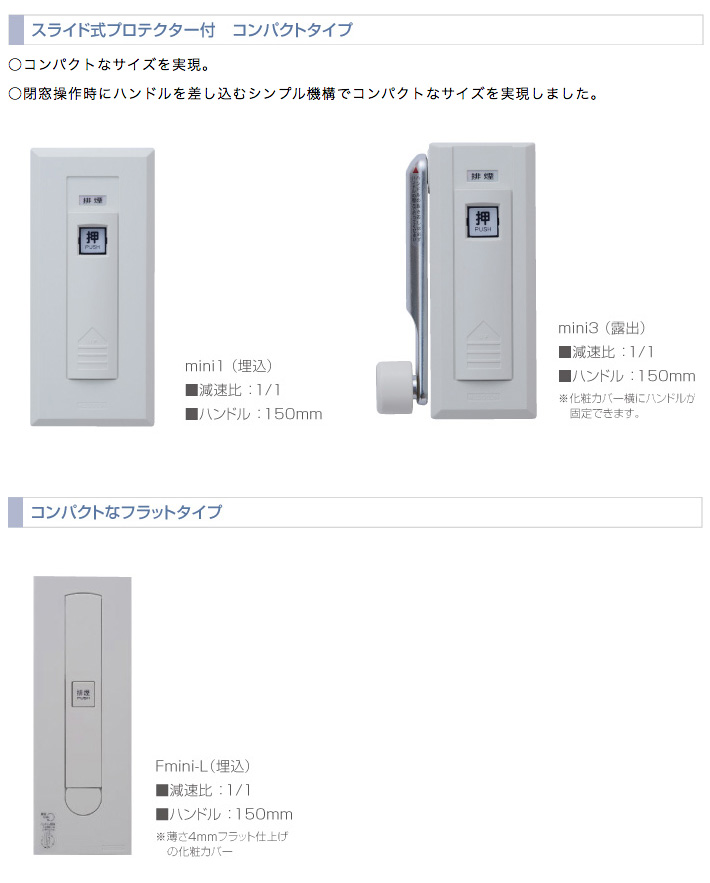

スライド式プロテクター付 コンパクトタイプ

○コンパクトなサイズを実現。

○閉窓操作時にハンドルを差し込むシンプル機構でコンパクトなサイズを実現しました。

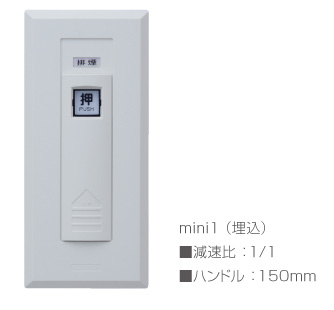

mini1(埋込)

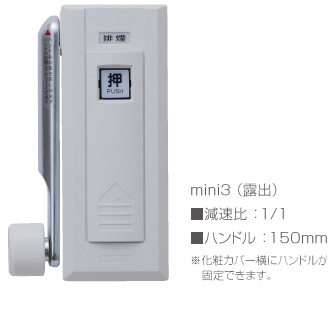

mini3(露出)

コンパクトなフラットタイプ

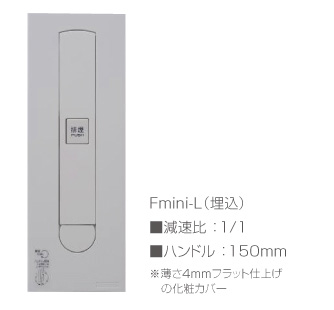

Fmini-L(埋込)

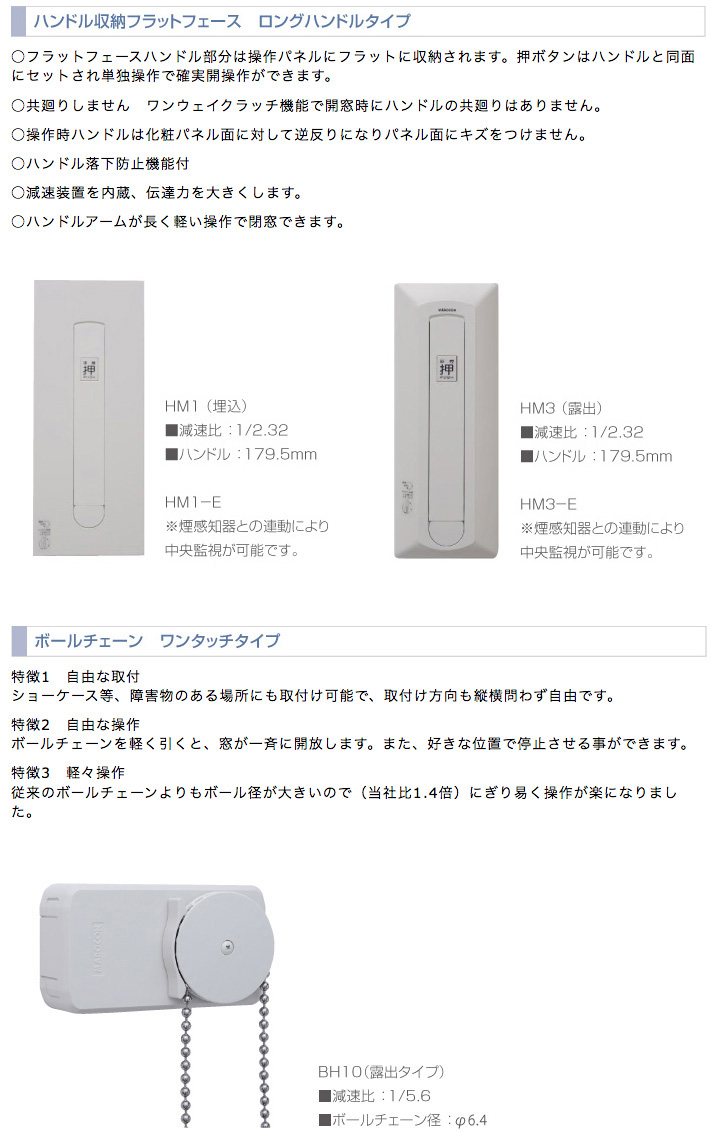

ハンドル収納フラットフェース ロングハンドルタイプ

○フラットフェースハンドル部分は操作パネルにフラットに収納されます。押ボタンはハンドルと同面にセットされ単独操作で確実開操作ができます。

○共廻りしません ワンウェイクラッチ機能で開窓時にハンドルの共廻りはありません。

○操作時ハンドルは化粧パネル面に対して逆反りになりパネル面にキズをつけません。

○ハンドル落下防止機能付

○減速装置を内蔵、伝達力を大きくします。

○ハンドルアームが長く軽い操作で閉窓できます。

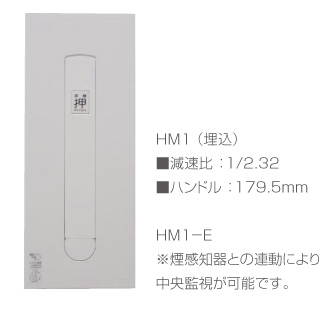

HM1(埋込)

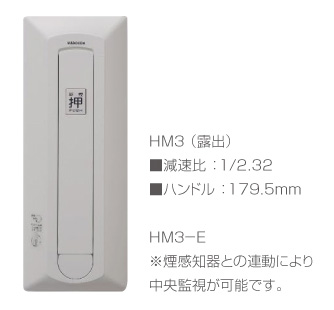

HM3(露出)

ボールチェーン ワンタッチタイプ

特徴1 自由な取付
ショーケース等、障害物のある場所にも取付け可能で、取付け方向も縦横問わず自由です。

特徴2 自由な操作
ボールチェーンを軽く引くと、窓が一斉に開放します。また、好きな位置で停止させる事ができます。

特徴3 軽々操作
従来のボールチェーンよりもボール径が大きいので(当社比1.4倍)にぎり易く操作が楽になりました。

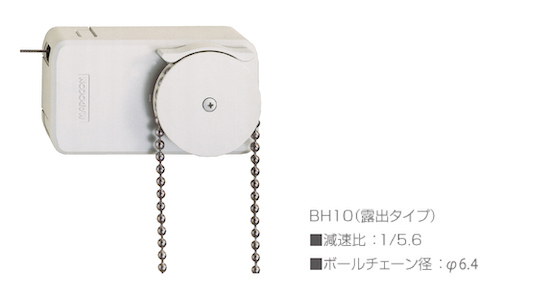

BH10(露出タイプ)
