手動や煙感知器等と連動して電動で高い位置にある窓を開閉し、火災の際に発生する有毒なガスや煙を排出し人命の被害を最小限にくい止めます。

電動式

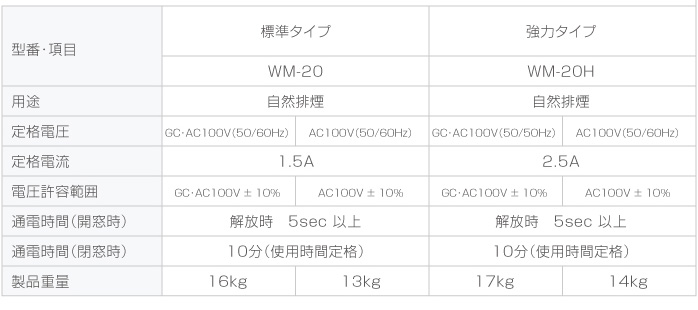

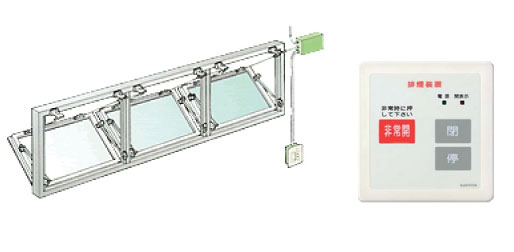

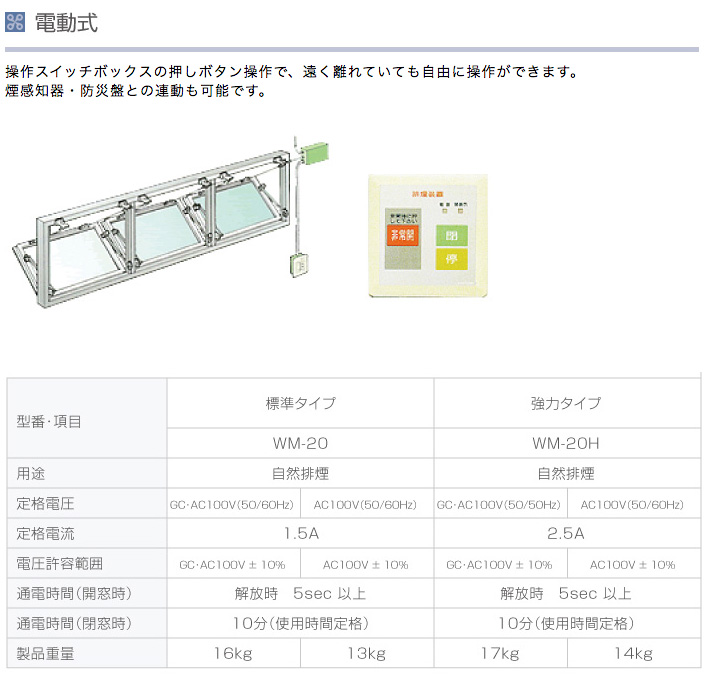

操作スイッチボックスの押しボタン操作で、遠く離れていても自由に操作ができます。煙感知器・防災盤との連動も可能です。

電動式

電動式

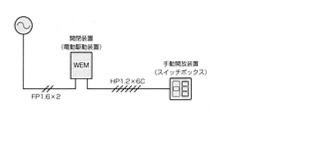

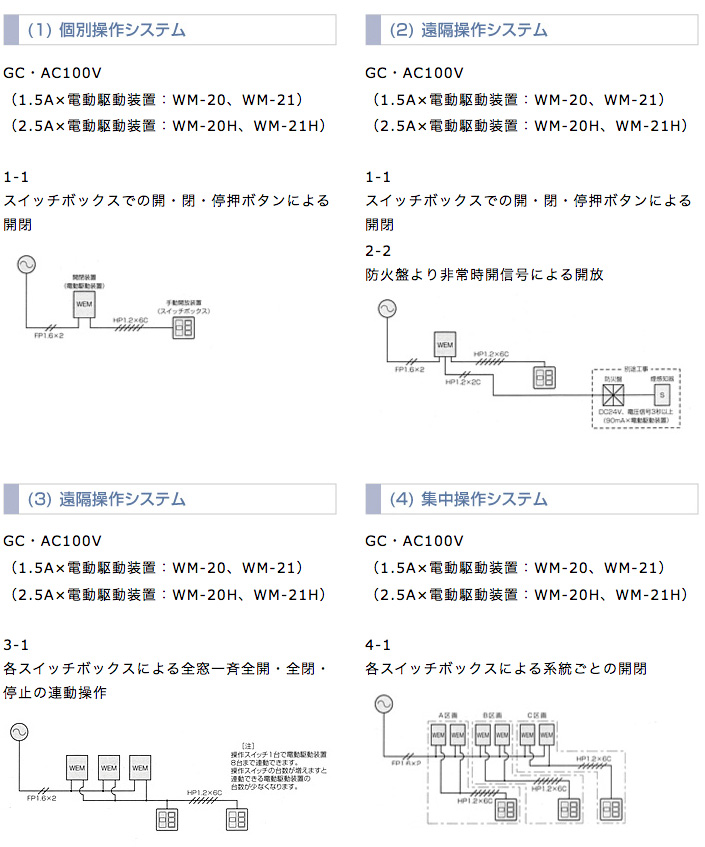

(1)個別操作システム

GC・AC100V

(1.5A×電動駆動装置:WM-20、WM-21)

(2.5A×電動駆動装置:WM-20H、WM-21H)


1-1
スイッチボックスでの開・閉・停押ボタンによる開閉

個別操作システム

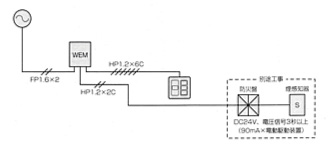

(2)遠隔操作システム

GC・AC100V

(1.5A×電動駆動装置:WM-20、WM-21)

(2.5A×電動駆動装置:WM-20H、WM-21H


1-1
スイッチボックスでの開・閉・停押ボタンによる開閉

2-2
防火盤より非常時開信号による開放

遠隔操作システム

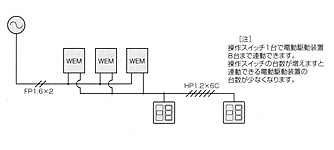

(3)遠隔操作システム

GC・AC100V

(1.5A×電動駆動装置:WM-20、WM-21)

(2.5A×電動駆動装置:WM-20H、WM-21H


3-1
各スイッチボックスによる全窓一斉全開・全閉・停止の連動操作

遠隔操作システム

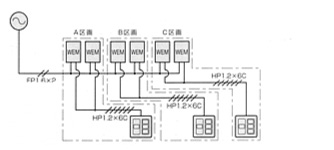

(4)集中操作システム

GC・AC100V

(1.5A×電動駆動装置:WM-20、WM-21)

(2.5A×電動駆動装置:WM-20H、WM-21H)


4-1
各スイッチボックスによる系統ごとの開閉

集中操作システム
